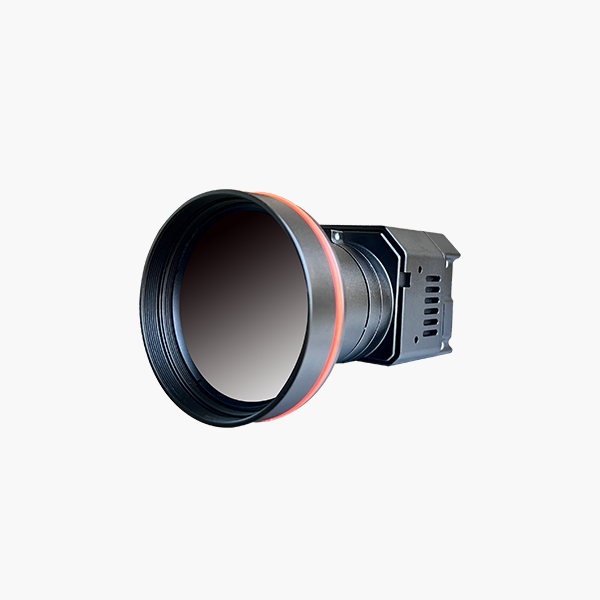

Módulo de cámara de rede térmica de 1280 x 1024 con lente fixa de 55 mm (35 mm)
|
Modelo |
SG-TCM12N2-55 |
SG-TCM12N2-35 |
|
|
Sensor |
Sensor de imaxe |
Microbolómetro VOx sin arrefriar |
|
|
Resolución |
1280 × 1024 |
||
|
Velocidade de cadros |
50 Hz |
||
|
Pixel Pitch |
12 μm |
||
|
Rango espectral |
8 ~ 14 μm |
||
|
NETD |
≤35mK@25°C, F#1.0 |
||
|
Lente |
Revestimento |
DLC |
|
|
Distancia focal |
55 mm |
35 mm |
|
|
Foco |
Manual |
Manual |
|
|
Zoom dixital |
8x |
8x |
|
|
Valor F |
F1.0 |
F1.0 |
|
|
FOV |
15,90°×12,75° |
24,75°×19,91° |
|
|
Vídeo |
Compresión |
H.265/H.264/H.264H/H.264B/MJPEG |
|
|
Compresión de audio |
AAC/MP2L2 |
||
|
Instantánea |
JPEG |
||
|
Resolución |
Fluxo principal: 50 fps@(1280×1024, 1280×720, 704×576, 704×480) |
||
|
Velocidade de bits do vídeo |
4 kbps ~ 40 Mbps |
||
|
Rede |
Protocolo de rede |
IPv4, IPv6, HTTP, HTTPS, TCP, UDP, RTSP, RTCP, RTP, ARP, NTP, FTP, DHCP, PPPoE, DNS, DDNS, UPnP, IGMP, ICMP, SNMP, SMTP, QoS, 802.1x, Bonjour |
|
|
API |
ONVIF, API HTTP, SDK, GB28181 |
||
|
Seguridade da rede |
Autenticación de usuario, filtrado IP/MAC, cifrado HTTPS, control de acceso a la red IEEE 802.1X |
||
|
Navegador web |
IE, Edge, Firefox, Chrome |
||
|
Usuario |
Ata 20 usuarios, 2 niveis: Administrador, Usuario |
||
|
Almacenamento |
Tarxeta Micro SD/SDHC/SDXC (ata 1 TB) de almacenamento de borde, FTP, NAS |
||
|
Multidifusión |
Apoio |
||
|
Intelixencia |
Protección perimetral |
Tripwire, detección de vallas cruzadas, intrusión |
|
|
Análise de comportamento |
Obxecto abandonado, Eliminación de obxectos, Movemento rápido, Detección de multitudes, Detección de merodeo, Detección de estacionamento |
||
|
Eventos |
Detección de movemento, Oclusión de vídeo, Cambio de escena, Detección de audio, Rede desconectada, Conflito IP, Acceso ilegal, Anomalía de almacenamento |
||
|
Detección de incendios |
Apoio |
||
|
Interface |
Ethernet |
Porto Ethernet 4PIN, 10M/100M autoadaptación |
|
|
Entrada/Saída de alarma |
1/1 |
||
|
Entrada/Saída de audio |
1/1 |
||
|
Interface de control |
1x TTL 3.3V (protocolo VISCA), 1x RS485 (protocolo Pelco) (TTL 3.3V opcional) |
||
|
Saída de vídeo |
Rede |
||
|
Pseudo cor |
Branco quente, negro quente, fusión, vermello ferro, etc. 20 opcións |
||
|
Modo FFC |
Automático/Manual |
||
|
Configuración da imaxe |
Brillo, contraste, nitidez e redución de ruído temporal |
||
|
EIS |
Apoio |
||
|
OSD |
Apoio |
||
|
Voltar |
Apoio |
||
|
Espello |
Apoio |
||
|
Fonte de alimentación |
DC 12 V, 1 A |
||
|
Consumo de enerxía |
≤ 3,8 W |
||
|
Condicións de funcionamento |
-30 °C~+60 °C/20 % a 80 % de HR |
||
|
Condicións de almacenamento |
-40°C~+70°C/20% a 95%RH |
||
|
O 1º Nivel de protección da lente |
IP67 |
||
|

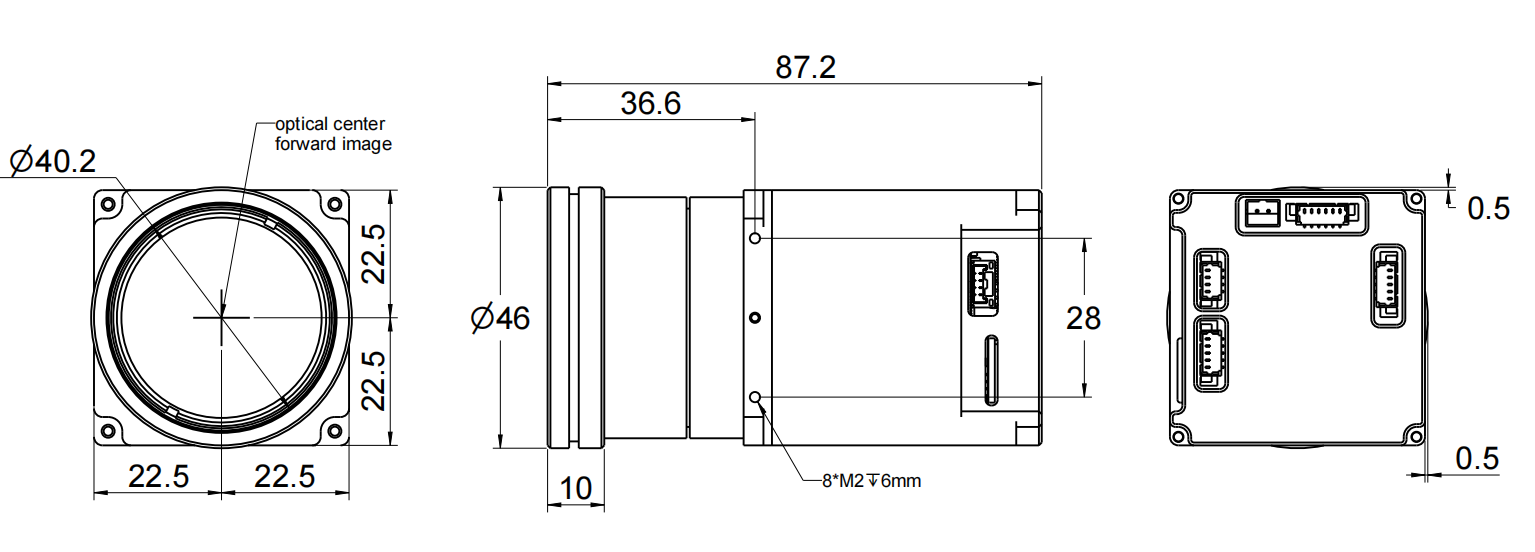

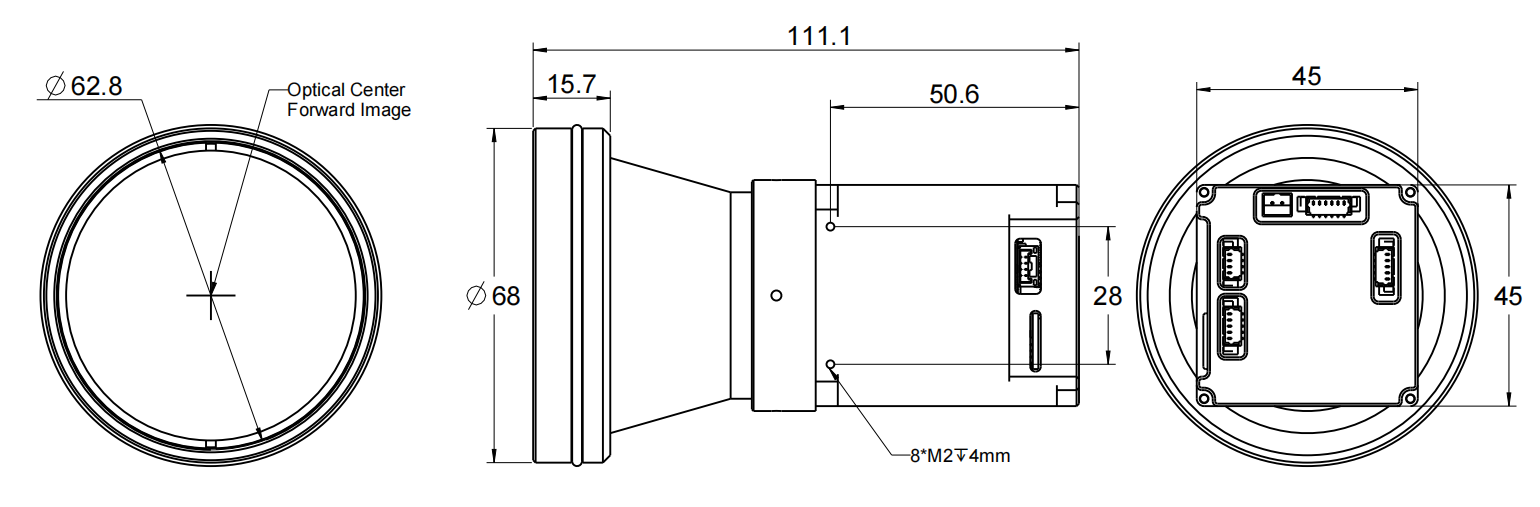

Dimensións (L*W*H) |
Φ68*111,1 mm |
87,2 * 46 * 46 mm |
|
|
Peso |
Aprox. 430 g |
Aprox. 224 g |
|
Distancia DRI
Obxectivo: o tamaño humano é de 1,8 m × 0,5 m (o tamaño crítico é de 0,75 m), o tamaño do vehículo é de 1,4 m × 4,0 m (o tamaño crítico é de 2,3 m); O tamaño do lume é de 0,13 m × 0,13 m (o tamaño crítico é de 0,13 m).
As distancias de detección, recoñecemento e identificación de obxectivos calcúlanse segundo os Criterios de Johnson.
As distancias recomendadas de Detección, Recoñecemento e Identificación son as seguintes:
|
Lente |
Detc |
Rrecoñecer |
Identify |
||||||
|
Vehículo |
Humano |
Lume |
Vehículo |
Humano |
Lume |
Vehículo |
Humano |
Lume |
|
|
35 mm |
4472 m (14672 pés) |
1458 m (4783 pés) |
253 m (830 pés) |
1118 m (3668 pés) |
365 m (1198 pés) |
63 m (207 pés) |
559 m (1834 pés) |
182 m (597 pés) |
32 m (105 pés) |
|
55 mm |
7028 m (23058 pés) |
2292 m (7520 pés) |
397 m (1302 pés) |
1757 m (5764 pés) |
573 m (1880 pés) |
99 m (325 pés) |
878 m (2281 pés) |
286 m (938 pés) |
50 m (164 pés) |
