1280x1024/640x512 Módulo de cámara SWIR de saída de rede e dixital
Especificación
Modelo | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Sensor | Sensor de imaxe | 1/2 ″ Sony Ingaas Global Shutter Swir Sensor IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir Sensor IMX991 |
| Píxeles eficaces | Aprox. 1,34mp | Aprox. 0,34mp | |
| Tamaño do píxel | 5μm | ||
Lente | Lonxitude de onda de resposta | 1000 ~ 1700nm | |
| ICR | Support 2 Modes: Wide Band: 1000 ~ 1700NMNarrow Band: 1450 ~ 1700nm | ||
| Distancia focal | 17mm ~ 510mm, 30x zoom óptico | ||
| Apertura | F2.8 ~ F5.5 | ||
| Campo de vista | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Distancia centrada | 1m ~ 10m (ancho ~ tele) | ||
| Velocidade de zoom | Aprox. 7s (óptico ancho ~ tele) | ||
Vídeo | Compresión | H.265/H.264/H.264H/MJPEG | |
| Resolución | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Taxa de bits de vídeo | 32kbps ~ 16Mbps | ||
| Audio | AAC / MP2L2 | ||
| Video LVDS | 25/30/50/60fps@2MP (1920 × 1080) | ||
Rede | Almacenamento | Tarxeta TF (256 GB), FTP, NAS | |
| Protocolo de rede | Onvif, http, https, ipv4, ipv6, rtsp, ddns, rtp, tcp, udp | ||
| Multicast | Soporte | ||
| Actualización do firmware (LVDs) | Só pode actualizar o firmware a través do porto de rede | ||
| Eventos xerais | Motion, manipulación, tarxeta SD, rede | ||
| IVS | Tripwire, Detección de valos cruzados, intrusión, obxecto abandonado, rápido - Mover, detección de estacionamento, estimación de reunión de multitude, obxecto que falta, detección de loitering. | ||
| Redución de ruído | 2d/3d | ||
| Modo de exposición | Prioridade manual, automática, prioridade, prioridade do obturador | ||
| Compensación da exposición | Soporte | ||
| Velocidade de obturación | 1/1 ~ 1/30000s | ||
| Modo de enfoque | Auto/manual/semi automático | ||
| Defog electrónico | Soporte | ||
| Redución da brétema de calor | Soporte | ||
| Flip | Soporte | ||
| EIS | Soporte | ||
| Zoom dixital | 16x | ||
| Control externo | Ttl | ||
| Interface | 4Pin Ethernet Port, 6Pin Serial & Power Port, 5Pin Audio Port.30Pin LVDS | ||
| Protocolo de comunicación | Sony Visca, Pleco D/P | ||
| Condicións de funcionamento | - 30 ~+60 ° C/20%~ 80%RH | ||
| Condicións de almacenamento | - 40 ~+70 ° C/20%~ 95%RH | ||
| Fonte de alimentación | DC 12V | ||
| Consumo de enerxía (TBD) | AVG: 6W; Max: 11W | ||

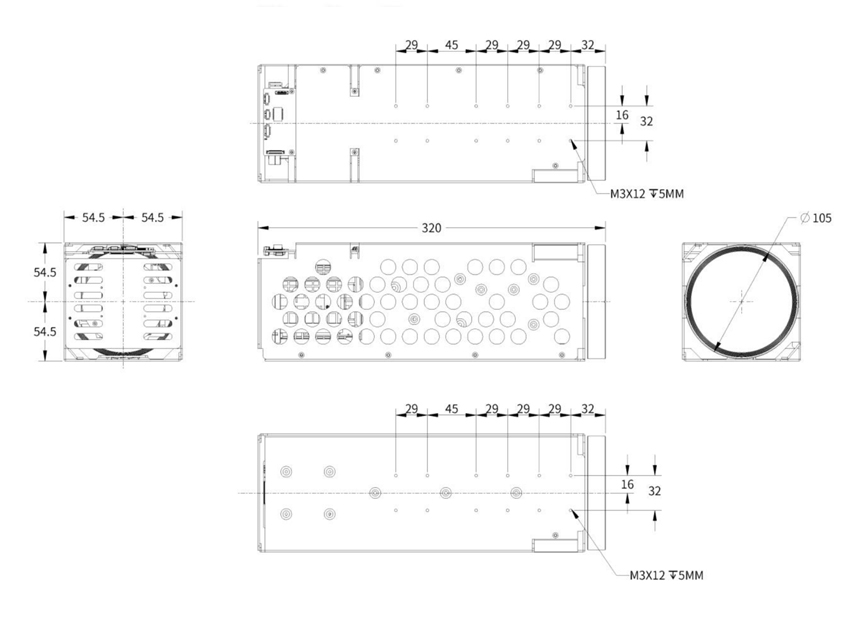

| Dimensións (l*w*h) | Aprox. 320mm*109mm*109mm | ||
| Peso | 3.1kg | ||
Interface de rede
| Tipo | Número de pin | Nome do pin | Descrición |
| Interface Ethernet J2_4PIN | 1 | Ethrx - | Porto Ethernet Adaptive, Internet RX - |
| 2 | Ethrx+ | Porto Ethernet adaptativo, Internet RX+ | |
| 3 | Ethtx - | Porto de Ethernet Adaptive, Internet TX - | |
| 4 | Ethtx+ | Porto Ethernet adaptativo, Internet TX+ | |
| Interface J3_6Pin Power & Uart | 1 | DC_IN | DC12V |
| 2 | Gnd | Gnd | |
| 3 | RXD1 | Nivel TTL 3.3V, Protocolo Pelco | |
| 4 | TXD1 | Nivel TTL 3.3V, Protocolo Pelco | |
| 5 | RXD0 | Nivel TTL 3.3V, Protocolo VISCA | |
| 6 | TXD0 | Nivel TTL 3.3V, Protocolo VISCA | |
| Interface de audio J1_5PIN | 1 | Audio_out | Audio out (liña fóra) |
| 2 | Gnd | Gnd | |
| 3 | Audio_in | Audio en (liña en) | |
| 4 | Gnd | Gnd | |
| 5 | NC | NC |
Interface LVDS
| Porto | Número | Nome do pin | Descrición |
| Interfaz LVDS J4_30PIN (similar á interface dixital de Sony 30pin) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | Gnd | Gnd | |
| 10 | Gnd | ||
| 11 | Gnd | ||
| 12 | Gnd | ||
| 13 | DC | Saída DC (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | Nivel TTL 3.3V, Protocolo VISCA, o mesmo a TXD0 no porto J3_6PIN. Pero non se pode conectar ao mesmo tempo. | |
| 19 | Uart1_rx | Nivel TTL 3.3V, Protocolo VISCA, o mesmo a RXD0 no porto J3_6PIN. Pero non se pode conectar ao mesmo tempo. | |
| 20 | Gnd | Gnd | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | TXOUT1+ | ||
| 25 | Txout2 - | ||
| 26 | TXOUT2+ | ||
| 27 | Txoutclk - | ||
| 28 | TXOUTCLK+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
