12μm 256 × 192 Módulo térmico de tamaño compacto USB Tamaño compacto

Número de modelo

SG - HTM02U2 - T9

SG - HTM02U2 - T15

Módulo térmico

Sensor de imaxe

Vox Arrays Focal Plane Subooled

Máx. Resolución

256 × 192

Taxa de cadros

Axustable, 25Hz a 50Hz

Intervalo de píxeles

12μm

Banda de onda de resposta

8μm a 14μm

Netd

≤ 40MK (@ 25 ° C), F# = 1.0

Lente (distancia focal)

9,7 mm

15,4 mm

F Número

F1.0

F1.0

IFOV

1.2Mrad

0,8mrad

Campo de vista (H × V)

18,1 ° × 13,6 °

11,4 ° × 8,6 °

Min. Distancia de enfoque

2m

5m

Medición da temperatura

Rango de temperatura

- 20 ° C ~+150 ° C e 100 ° C ~ 550 ° C.

Precisión da temperatura

Máximo (± 2 ° C, ± 2%) a temperatura ambiente 25 ° C e temperatura do obxecto por encima de 0 ° C

Distancia de temperatura

(baseado en 0,65 × 0,65m)

10m (máis afastado)

15m (máis afastado)

Regra de termografía

3 tipos de regras de medición de temperatura, 21 regras (10 puntos, 10 rexións e 1 liña)

Saída de datos

Datos de temperatura de 16 bits

Visualización de imaxe

Axuste de contraste

Si

Axuste de brillo

Si

Paletas

15 paletas de cor axustable, predeterminado branco quente

Modo FFC (corrección de campo plano)

Corrección automática, manual e externa

DDE

Si

Xeral

Interface de hardware

USB2.0 FPC

Poder

DC 5V ± 5%

Consumo de enerxía

≤0,5W

Vibración e choque

Vibración: vibración sinusoidal, 20 m/s ², 3 - eixe

SHOCK: media onda senoidal, 30 g/11 ms, 3 - eixe 6 - camiño

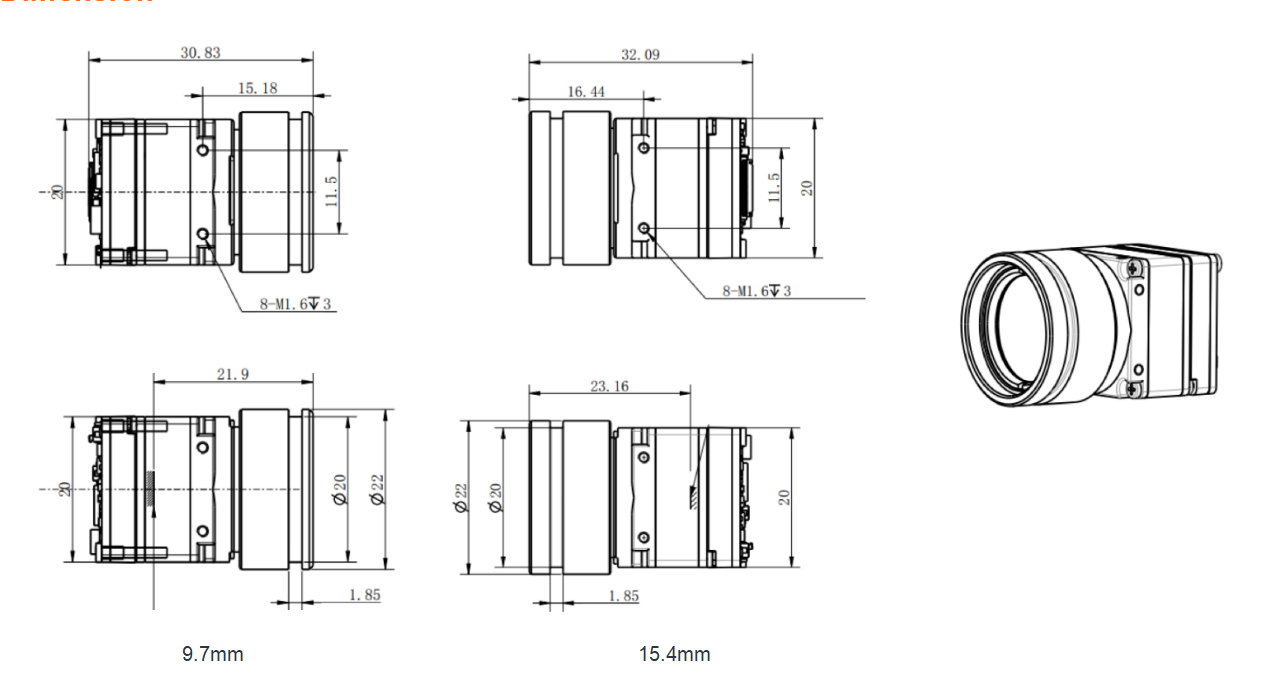

Dimensión

30,83 mm*20mm*20mm

32.09mm*20mm*20mm

Peso

≤20g

≤22g

Temperatura de traballo

- 40 ° C ~ 60 ° C.
